机身设计
· 创新设计的t字型钢板焊接整体机身结构，集成度高，方便快速安调及整体吊运，提高效率。
· 机身护罩采用全铝合金型材组合式框架，制作安装方便，使设备整体美观。

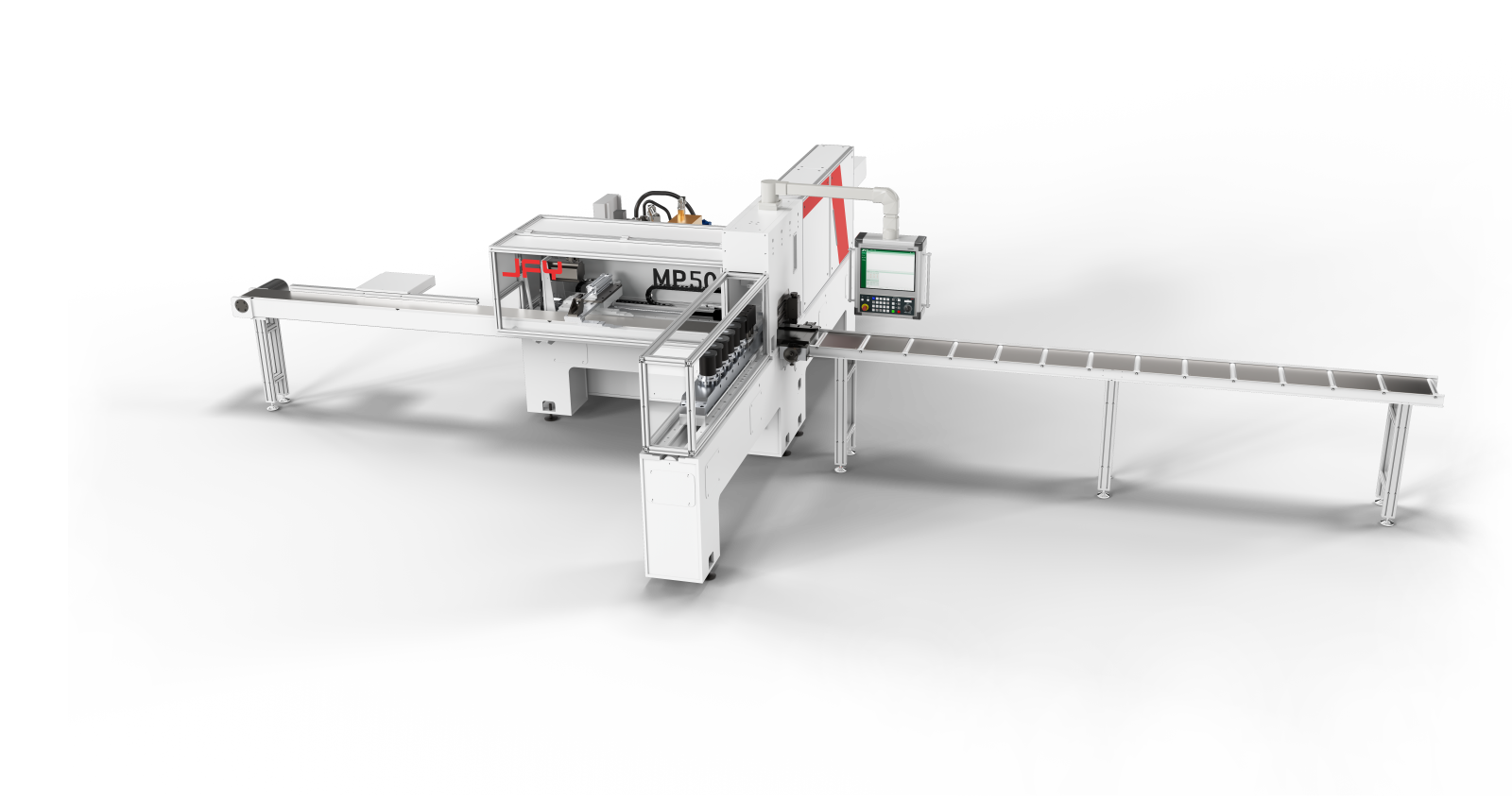

mp50 数控母线冲孔机-九游官网网页版
punch inefficiencies
击破低效生产
-
01
高精加工
电伺服控制，定位精度±0.3mm，加工尺寸精准，确保母排产品的高装配质量，提升客户满意度。
-
02
冲切一体
两种模具工位可选，集冲孔、切断、压花于一体，一机完成多道工序，适合多样化的生产需要。
-
03
操作简便
完善的编程软件，可以实现多个零件编程及自动排样。控制系统内置标准母线加工参数库，易学易用，降低用工门槛。
-
04
稳定耐用
t型高刚性结构机身，抗冲击性强，关键组件的长寿命及低故障率，带来极低的维护成本。
性能特点和技术参数
特点
-
-

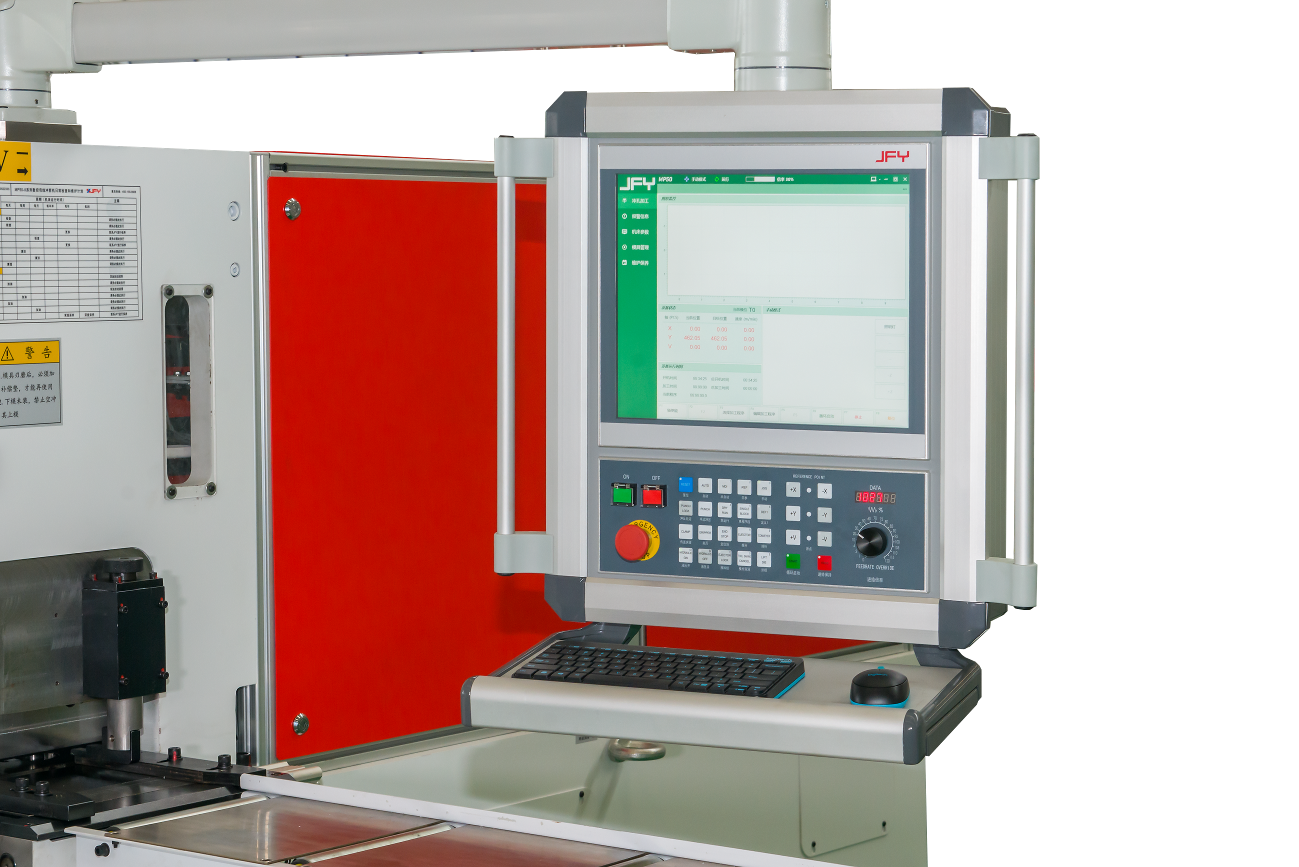

数控系统
· 德国beckhoff控制系统，性能稳定，抗干扰能力强。
· 伺服闭环控制，实时检测位置，实现高速高精度加工。
· 简捷的代码编程，操作使用方便。 -

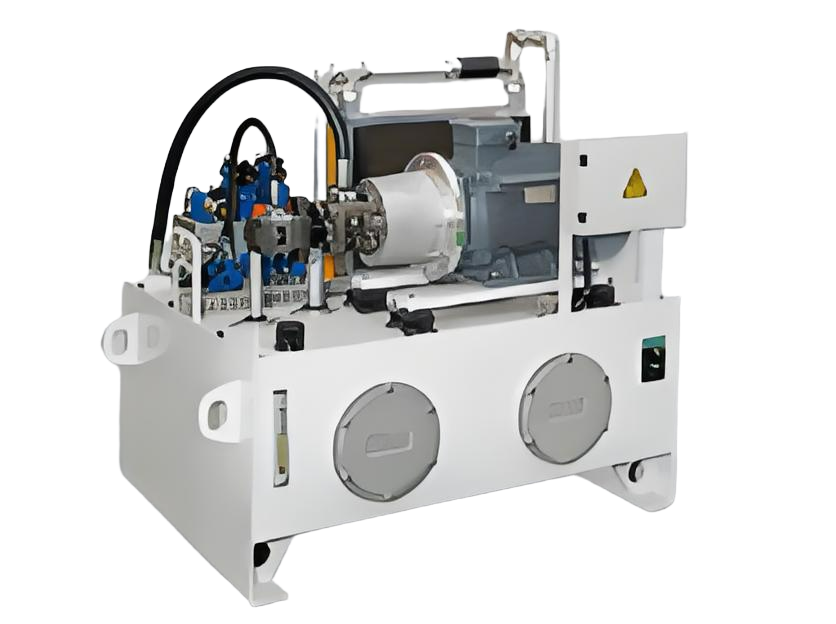

液压系统
· 高冲次、低噪音。
· 针对不同工位冲压需求采用不同行程设计，性能稳定可靠。 -
零件传输
· 上料台由铝型材、不锈钢面板及滚轮组成，重量轻、承重能力强且不易磨损。

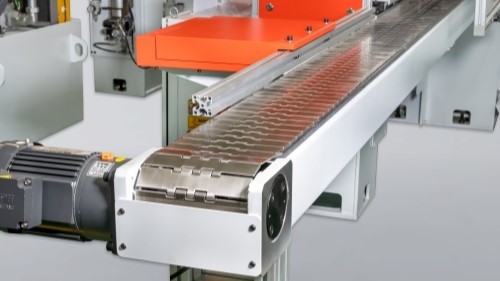

· 下料采用不锈钢链条传动，由下料电机驱动，将加工后的铜排输送至指定位置。
技术参数
| 主要规格 | 单位 | mp50 | |
| 公称力 | kn | 500 | |
| x/y轴最大定位速度 | m/min | 80 | |
| x轴最大行程(送料) | mm | 1000 | |
| y轴最大行程（模具移动） | mm | 1350 | |
| v轴最大行程（冲头移动） | mm | 350 | |
| 模位数 | pcs | 7 1 1（8 1可选） | |
| 冲孔最大板厚 | mm | 铜排16，钢板10 | |
| 加工板材尺寸（长×宽） | mm | 6000×200 | |
| 一次冲孔最大直径 | mm | 铜排φ35 | |
| 液压缸最大行程 | mm | 60 | |
| 一次冲切最大宽度 | mm | 铜排200 | |
| 一次压花最大尺寸 | mm | 160×80 | |
| 外形尺寸 | 长度 | mm | 8500 |
| 宽度 | mm | 4864 | |
| 高度 | mm | 1800 | |
