tpm<sup> </sup>系列<span>数控折弯机</span>

bend your limits with jfy

提升产能上限

01

性能卓越

采用了更强大的液压泵和主伺服电机动力，折弯速度快，生产效率更高。
02

操作简便

高性能tjs-90t系统，触摸大屏显示，支持4种编程方式（数字编程、2d编程、2d图形编程、3d图形编程），同时支持折弯工序3d模拟和显示功能。
03

更高配置

标配可移动前托料架、移动操作台和后安全防护门，操作更安全便捷。
04

更多选择

除了标配机械补偿，tpm还可选配液压补偿系统；最大可选配置8 1轴，实现更多折弯可能。

性能特点和技术参数

特点

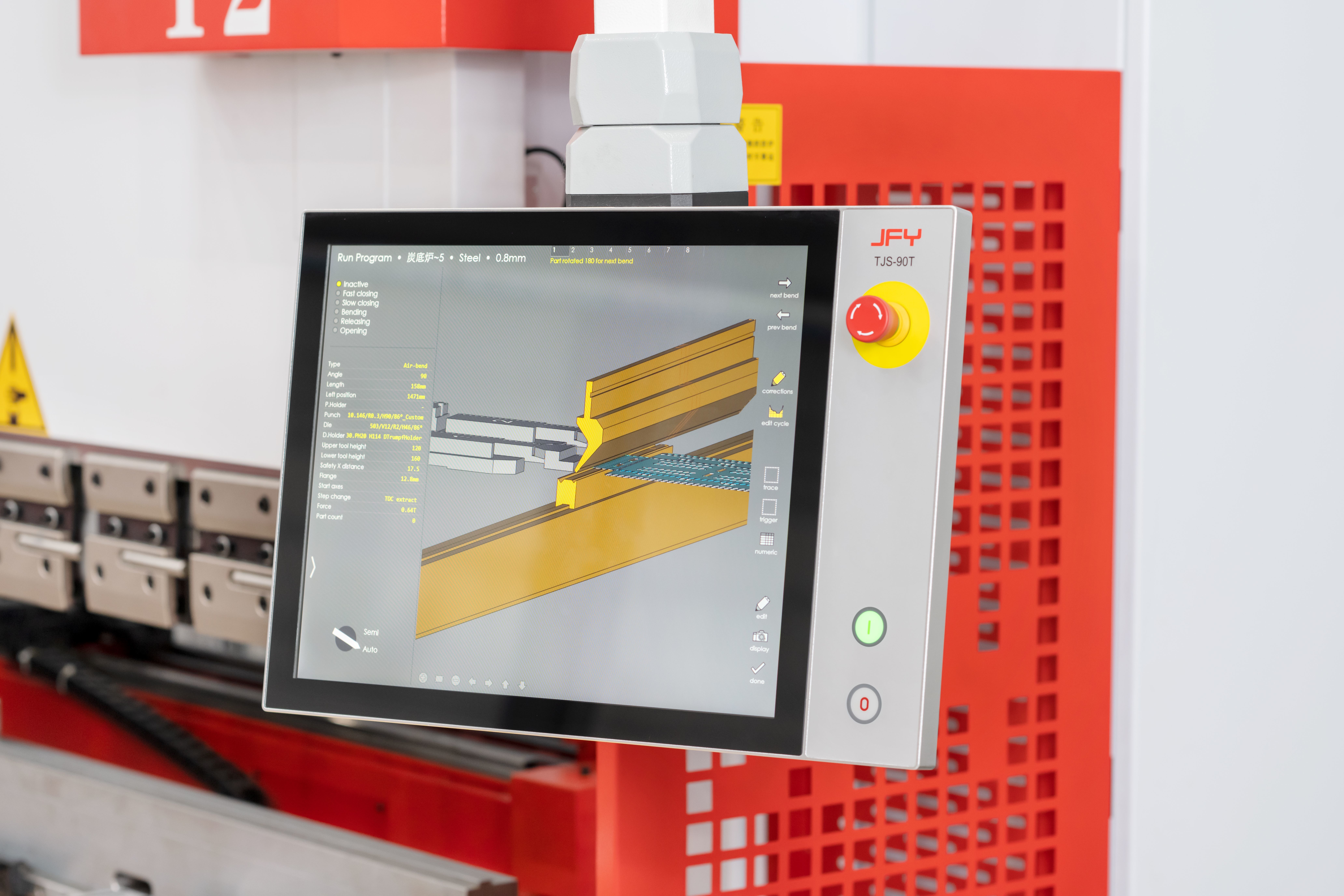

数控系统

· tjs-90t系统提供支持数字/2d图形轮廓编程技术，折弯工序3d查看，折弯工序自动编制及折弯模拟功能。
· tjs-90t系统提供支持cad文件导入(dxf)，3d文件导入(igs)，折弯工序自动计算及3d碰撞检测功能。
· 支持jfy模具库，创建模具简单快捷，并且模具可使用cad导入。
· 具有自动角度校正数据库、自学习允差数据表及工件自动计数功能。
· 错误信息系统提示，避免误操作。

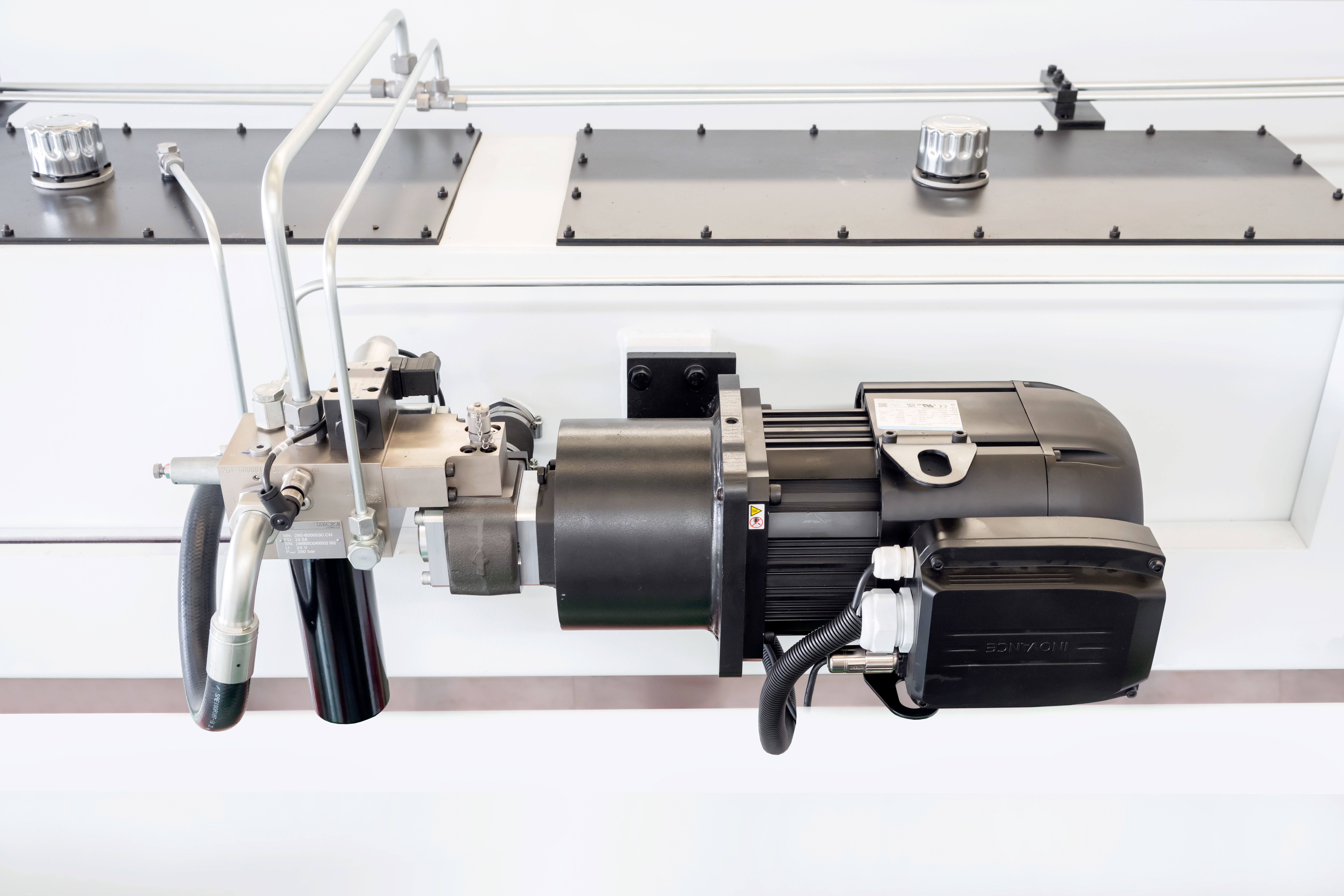

液压系统

· 采用更为强劲的伺服电机作为液压主动力源，工作效率更高。
· 滑块工作效率和回程效率较市场同类机型提高约20%。

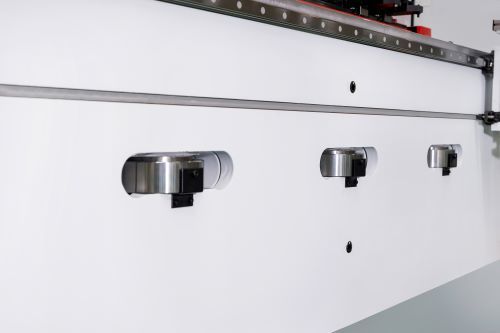

补偿系统

· 标配机械补偿系统，可选配液压补偿系统，满足不同场景的加工需求。
· 机械补偿：双向调节式结构，可满足机床横向及纵向方向的补偿调节；采用密集点补偿的方式，使得折弯的精度更加准确。
· 液压补偿：液压油缸挠度自动补偿系统，克服工作过程中滑块变形对工件质量造成的影响，保证了加工工件良好的直线度和折弯角度。

技术参数

主要规格		单位	100t		150t		225t		320t
型号			tpm 100-3100	tpm 100-4100	tpm 150-3100	tpm 150-4100	tpm 225-3100	tpm 225-4100	tpm 320-3100	tpm 320-4100
最大折弯力		kn	1000	1000	1500	1500	2250	2250	3200	3200
折弯长度		mm	3100	4100	3100	4100	3100	4100	3100	4100
立柱间距离		mm	2700	3700	2700	3700	2700	3700	2700	3700
喉口深度		mm	410	410	410	410	410	410	410	410
滑块行程		mm	215	215	215	215	215	215	315	315
封闭高度		mm	575(机补)/ 480(液补)	575(机补)/ 480(液补)	575(机补)/ 480(液补)	575(机补)/ 480(液补)	575(机补)/ 480(液补)	575(机补)/ 480(液补)	680(机补)/ 580(液补)	680(机补)/ 580(液补)
油箱容量		l	220	220	220	220	220	220	220	220
外形尺寸	长度	mm	3950	4950	3970	4950	3980	4980	4000	5000
	宽度	mm	1700	1700	1720	1720	1960	1960	2200	2200
	高度	mm	2630	2660	2640	2810	2650	2650	3350	3390


